紀の川大堰

一般図

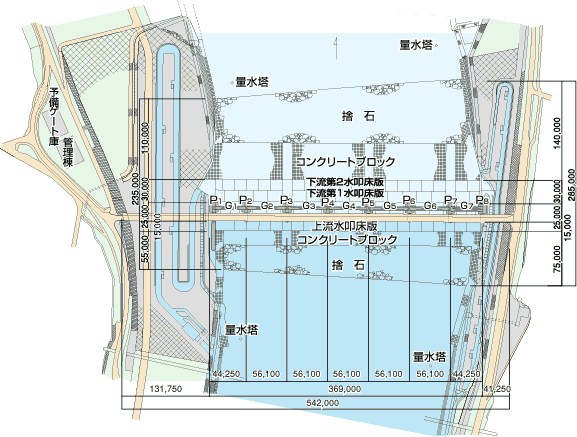

1.平面図
罫線

平面図

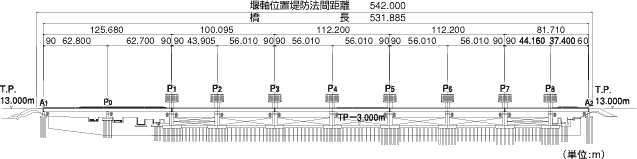

2.正面図
罫線

正面図

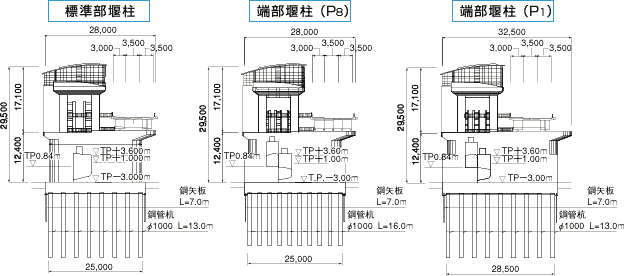

3.堰柱断面図
罫線



制水ゲート・予備ゲート 流量調節ゲート
図 図

4.構造形式
罫線
形 式 可動堰
堰の規模 ・総延長 542m ・橋 長 532m ・可動部 369m ・固定部 173m
ゲート
制水ゲート 5門 鋼製シェル型ローラーゲート   H=7.1m W=493t/門
流量調節ゲート 2門 スライド式鋼製シェル型
ローラーゲート
上段扉
下段扉
H=3.9m W=190t/門
H=3.7m W=283t/門
呼び水水路ゲート 2門 起伏式ゲート
魚 道
・階段式 ・デニール付バーチカルスロット式 ・人工河川式
※左右岸にそれぞれ設置
管理橋
型 式 2径間連続非合成鈑桁

2径間連続非合成箱桁×4連


幅員 11.0m (地覆含む)
車道 3.5m×2
歩道 3.0m
基礎型式 杭基礎(鋼管杭)
支持層:洪積第一砂礫層(Dg1)

5.位置図
罫線
位置図
