天ケ瀬ダムについて- About AMAGASE DAM -
天ケ瀬ダムってどんなダム？
ダムの種類には重力ダム、アーチ式ダム、ロックフィルダムなどがあります。
天ケ瀬ダムはドーム型アーチ式ダムです。
天ケ瀬ダムの概要
全体図

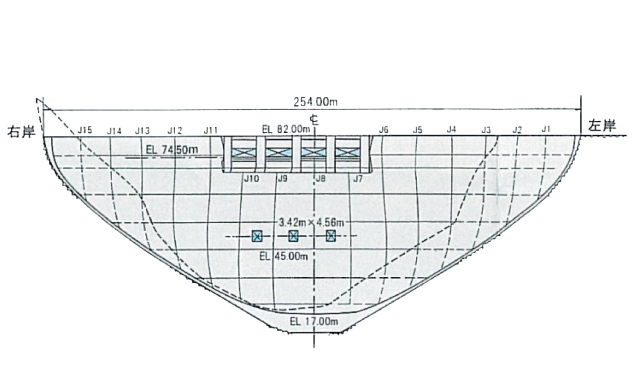

下流正面図

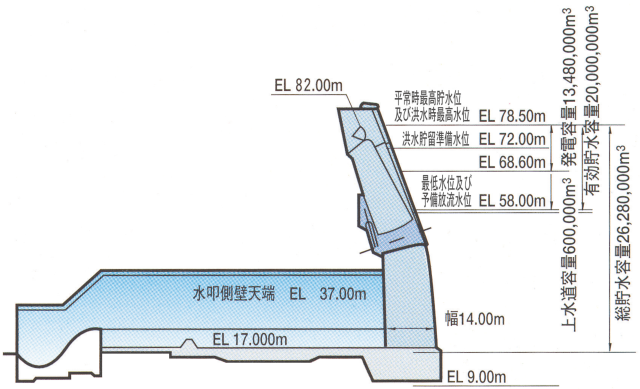

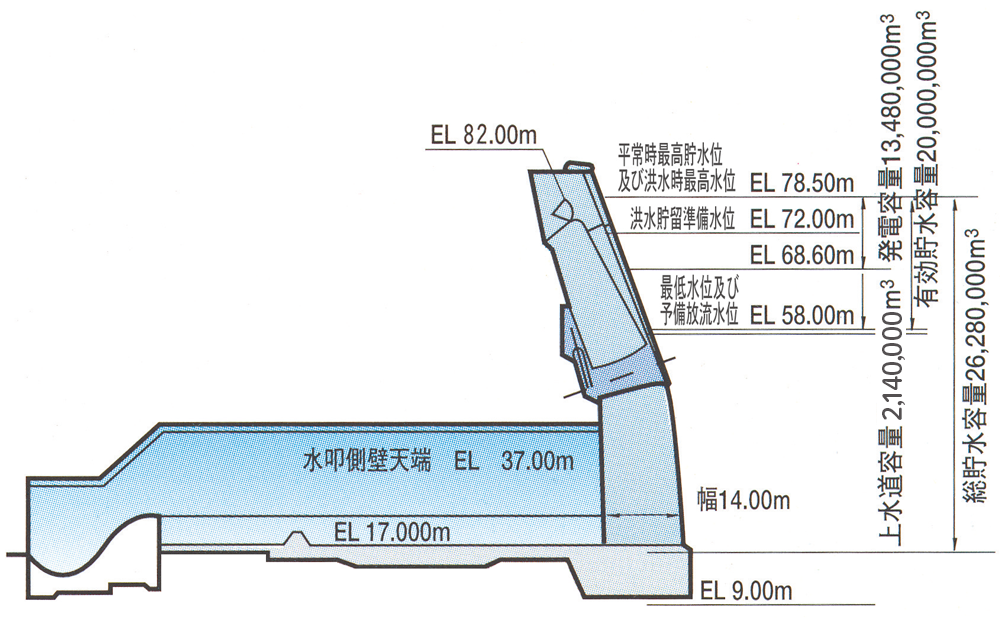

縦断面図
ダムの大きさ・概要

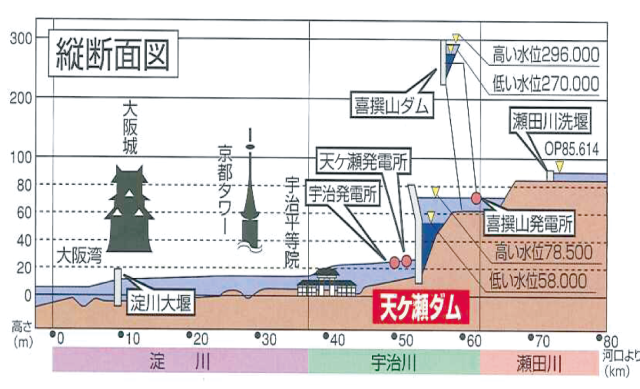

天ケ瀬ダムの堤頂は、大阪城の天守閣（標高80m）とほぼ司じ高さにあります。
形状は、貯めた水の水圧を両側の岩盤で支えるようにアーチ型にダム壁を築いた「アーチ式ダム」と呼ばれるものです。

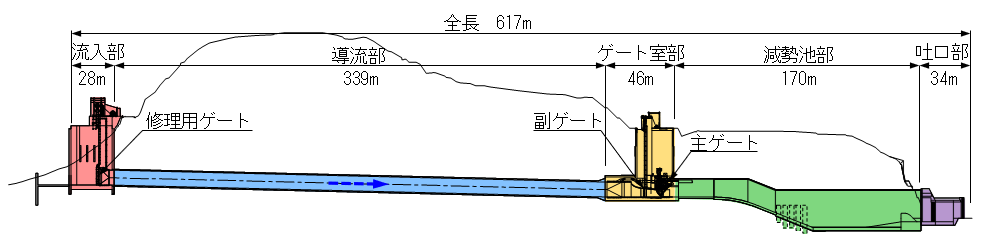

トンネル式放流設備 縦断図

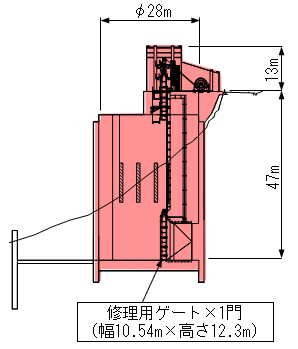

トンネル式放流設備 流入断面図

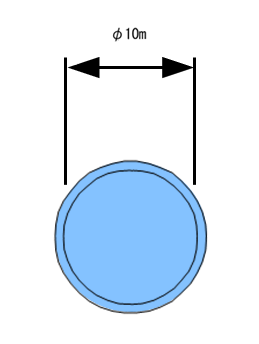

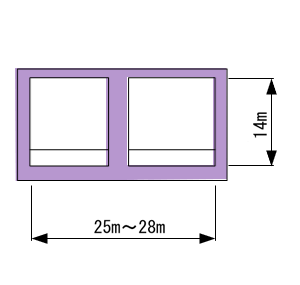

トンネル式放流設備 導流部断面図

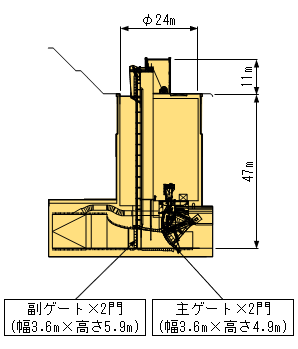

トンネル式放流設備 ゲート室部断面図
トンネル式放流設備 減勢池部断面図
トンネル式放流設備 吐口部断面図

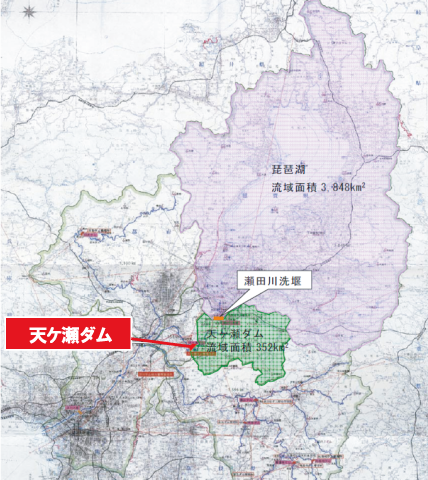

天ケ瀬ダムの位置と集水面積
天ケ瀬ダムの流域は、天ケ瀬ダム～瀬田川洗堰の宇治川周辺の京都府宇治市、宇治田原町、滋賀県大津市南部及び甲賀市にわたっています。
天ケ瀬ダムの流域面積は352km2、琵琶湖の流域面積は3,848km2となっており、あわせて4,200km2が天ケ瀬ダムの集水面積となります。
天ケ瀬ダム及び貯水池諸元
| 河川名 | 淀川水系淀川（宇治川） |
|---|---|
| 位置 | 【左岸】宇治市槇島町六石山 【右岸】宇治市槇島町槇尾山 |
| 流域面積 | 天ケ瀬ダム流域：352km2 琵琶湖流域：3,848km2（内湖面積680km2） 全流域：4,200km2 |
| 型式 | ドーム型アーチ式コンクリートダム トンネル式放流設備 |
| 堤頂長及び堤高 | 堤頂長：254ｍ 堤高：73ｍ |
| トンネル延長 | 617ｍ |
| トンネル径 | 幅23m×高26m |
| 体積 | ダム本体：121,500m3 副ダム水たたき：42,500m3 計：164,000m3 |
| 地質 | 砂岩・粘板岩 |
| 天ケ瀬ダム主ゲート （圧着式高圧ローラゲート） |
径間3.42m×有効高4.56m×3門 放流量：1,100m3/s（能力） |
| 天ケ瀬ダム非常用放流ゲート （ラジアルゲート） |
径間10.0m×有効高4.357m×4門 放流量：680m3/s（能力） |
| 天ケ瀬ダムコンジット予備ゲート （高圧キャタピラゲート） |
径間5.13m×有効高7.395m×3門 |
| トンネル式放流設備主ゲート （高圧ラジアルゲート） |
径間3.6m×扉高4.9m×2門 放流量：600m3/s（計画放流量） |
| トンネル式放流設備副ゲート （高圧スライドゲート） |
径間3.6m×扉高5.9m×2門 |
| トンネル式放流設備修理用ゲート （高圧スライドゲート） |
径間10.54m×扉高12.3m×1門 |
| トンネル式放流設備 小容量放流設備 主バルブ （ジェットフローゲート） |
Φ1300mm×1門 放流量：25m3/s（最大放流量） |
| トンネル式放流設備 小容量放流設備 副バルブ （高圧スライドゲート） |
Φ1300mm×1門 |
| 湛水面積 | 1.88km2 |
| 平常時最高貯水位 | O.P.78.5m |
| 洪水時最高水位 | O.P.78.5m |
| 洪水貯留準備水位 | O.P.72.0m（6月16日～10月15日） |
| 最低水位 | O.P.58.0m |
| 予備放流水位 | O.P.58.0m |
| 利用水深 | 20.5ｍ |
| 総貯水量 | 26,280,000m3（甲子園球場約50杯分） |
| 有効貯水容量 | 20,000,000m3 |
