野洲川洪水浸水想定区域図 C 浸水が想定される区域及び浸水した場合に想定される水深

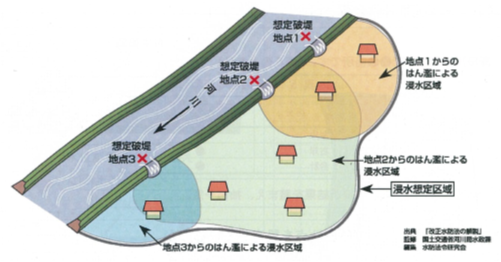

堤防が決壊するおそれのある箇所全てに対して、氾濫シミュレーションを行い、その全ての想定浸水深図を重ね合わせ、各メッシュの最大となる浸水深を表示しています。
|
|
 |

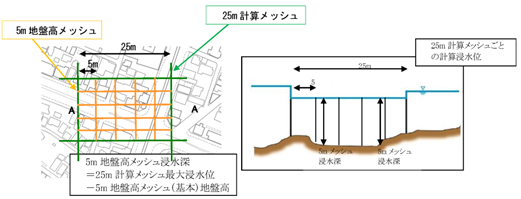

25m計算メッシュの浸水位から5mメッシュの地盤高を引き、5mメッシュの浸水深を算出して図化します。
|
|
 |

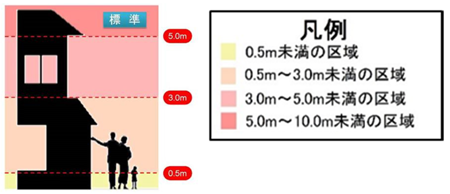

浸水深は一般的な家屋の1階床高に相当する0.5m、2階床下に相当する3m、2階が水没する5mに加え、これを上回る浸水深を表現するため10mの4段階を設定しています。
|
|
 |
