池津川取水堰堤

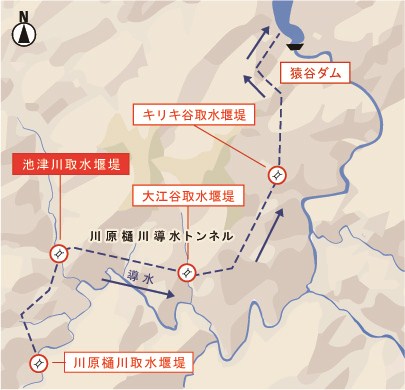

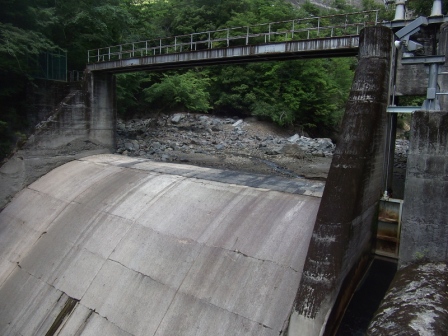

池津川取水堰堤は、川原樋川の左支川池津川から最大1.4m³/s取水するために設置された堰堤であり、川原樋川合流点より約1km上流に位置しています。堰堤は重力式コンクリート堰で堰高16.8m、堤長42.7m、堤体積4,400m³で、排砂門1門を有しています。堰堤内部には、内径2.3mの鉄管を埋設して、川原樋川取水堰堤で取水した水をサイフォンで下流に導水しています。

池津川取水堰堤

型式	重力式コンクリート堰
堤高	16.8m
堤長	42.7m
堤体積	4,400m³
排砂門扉	鋼製スライドゲート 高2.20m×幅1.50m×1門
流域面積	25.4km²
計画高水流量	254m³/s

付属設備

沈砂池	幅1.3m×延長10.0m
サイフォン	径2.3m（鉄管厚さ=8mm） 延長=33.54m
管理橋	鋼製I桁橋梁 幅員1.5m　延長=18.00m
