紀の川ダム統合管理事務所 猿谷ダムの施設概要

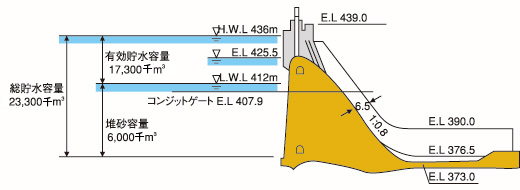

施設の概要
| 形式 | 重力式コンクリートダム |
|---|---|
| 堤高 | 74m |
| 堤頂長 | 170m |
| 堤体積 | 174,000m³ |
| 洪水吐 （クレストゲート） |
2段式ローラーゲート （H）7.5m×（B）10.5m×4門 |
| 堤内放流管 （コンジットゲート） |
ジェットフローゲート 直径1,050mm×1門 |
| 河川名 | 新宮川水系熊野川 |
|---|---|
| ダム位置 | 左岸 奈良県五條市大塔町辻堂 右岸 奈良県五條市大塔町猿谷 |
| 流域面積 | 洪水時 （直接流域 82.85km² 九尾ダム上流域 120.89km²） 203.74km² 平水時 （直接流域 82.85km² 間接（川原樋川）流域 132.33km²）215.18km² |
| 湛水面積 | 1.00km² |
| 総貯水容量 | 23,300,000m³ |
| 有効貯水容量 | 17,300,000m³ |
| 平常時最高貯水位 | EL.436.0m |
| 最低水位 | EL.412.0m |
| 有効水位 | 24.0m |
| 最大分水量 | 16.7m³/s |
| 計画洪水流量 | 2,060m³/s |
