災害画像伝送システム
これからの危機管理体制。
それは、正確で素早い情報の伝達です。

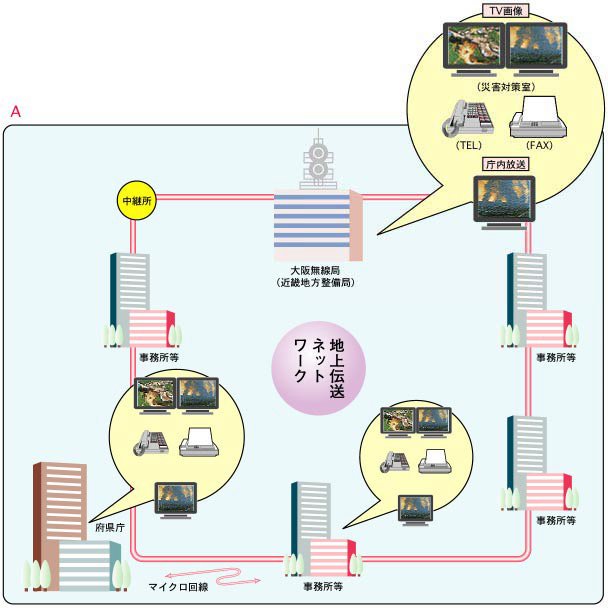

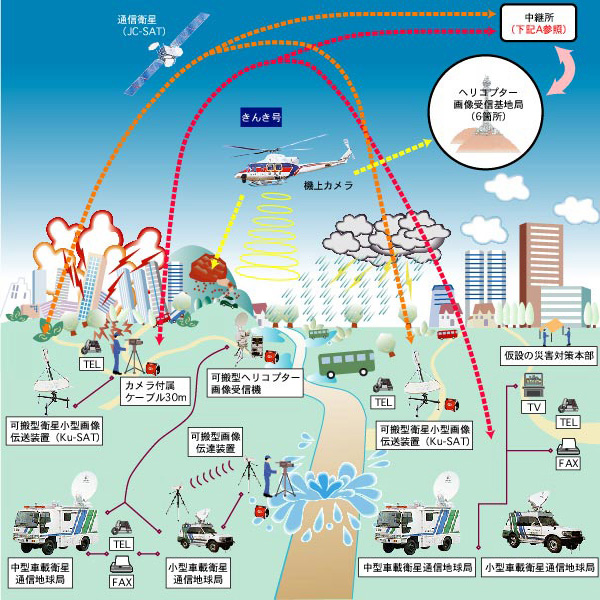

ヘリコプターと通信衛星を駆使した先進の災害画像伝送システム。
中型車載 衛星通信地球局
無線設備 |
衛生通信送受信設備 一台、VHF 一台、K-COSMOS 1台 |
伝送モード(1) |
6.3M準動画×1chと専用内線電話(マイクロ)×6ch(FAX兼用) |
伝送モード(2) |
1.5M準動画×1chと専用内線電話(マイクロ)×6ch(FAX兼用) |
画像方向性 |
同時送受信可能(6.3Mは送信又は受信の一方向) |
最大消費電力 |
約4.5KVA(エアコン含む) |
搭載発電器 |
AC100V 10KVA 60Hz(連続無補給運転:目安40時間) |
車種 |
マイクロバス型(中型扱い)、普通免許運転可 |
移動はアンテナを倒して走行します。
小型車載 衛星通信地球局
無線設備 |
衛生通信送受信設備 一台、VHF 一台、K-COSMOS 1台 |
伝送モード |
1.5M準動画×1chと専用内線電話(マイクロ)×3ch(FAX兼用) |
画像方向性 |
同時送受信可能 |
最大消費電力 |
約2.1KVA(エアコンはエンジン負荷) |
搭載発電器 |
AC100V 5KVA 60Hz
(自動車エンジンにて駆動) (連続無補給運転:目安15時間) |
車種 |
ランドクルーザ型(普通車) |
移動はアンテナを倒して走行します。
可搬型 衛星小型画像伝送装置(Ku-SAT)
無線設備 |
アンテナ・送受信機部、符号化端局部 分割型 |
伝送モード |
64K準動画×1chと専用内線電話(マイクロ)×1ch |
画像方向性 |
送信又は受信の一方向 |
最大消費電力 |
AC100V KVA 60/50Hz |
運搬重量・寸法 |
アンテナバッグ |
1100W × 600H × 350D |
12kg |
三脚バッグ |
800W × 450H × 350D |
10kg |
パッケージ1 |
550W × 400H × 550D |
17kg |
パッケージ2 |
550W × 215H × 550D |
11kg |
パッケージ3 |
550W × 215H × 550D |
11kg |
カメラ三脚バッグ |
200W × 800H × 200D |
3.5kg |
カメラパッケージ |
350W × 290H × 140D |
21kg |
|
移動はアンテナを倒して走行します。
可搬型 ヘリコプター画像受信機
無線設備 |
自動追尾アンテナ・受信設備・対空無線設備 |
伝送モード |
アナログFM |
画像方向性 |
受信のみ |
対空無線 |
400MHz 単信 |
最大消費電力 |
AC100V 400VA 60/50Hz |
運搬重量・寸法 |
パッケージ1/5 |
680W × 500H × 570D |
37kg |
パッケージ2/5 |
680W × 500H × 570D |
44kg |
パッケージ3/5 |
680W × 360H × 330D |
20kg |
パッケージ4/5 |
620W × 620H × 480D |
52kg |
パッケージ5/5 |
770W × 730H × 230D |
14kg |
三脚(2本) |
350W × 1000H × 350D |
25kg |
ケーブル類
(2バッグ) |
800W × 800H × 300D |
30kg |
|
カメラ延長ツール諸元
●可搬型画像伝送装置(1台) |
周波数 |
50GHz帯 |
伝送距離 |
見通しで 約1000m |
映像入出力 |
入力×1(F型)、出力×1(F型) |
音声入出力 |
入力×1(キャノン3ピン)、出力×1(キャノン3ピン) |
最大消費電力 |
AC100V 50VA 60/50Hz |
運搬重量・寸法 |
本体パッケージ |
420W × 640H × 310D |
約10kg |
三脚パッケージ |
850W × 270H × 250D |
約2kg |
|
●スペクトラム拡散通信装置(1台) |
周波数 |
2.4GHz帯 |
伝送距離 |
見通しで 約300m |
映像入出力 |
入力×1(BNC)、出力×1(BNC) |
音声入出力 |
入力×1(RCAピン)、出力×1(RCAピン) |
電源 |
AC100V 50VA以下 60/50Hz 又はDC12V50W以下 |
運搬重量・寸法 |
1kg以下、約200W×150H ×100D |
●カメラ付属延長ケーブル(Ku-SAT付属物)
●カメラ付属延長ケーブル(Ku-SAT付属物) |
ケーブル |
ビデオ、音声、電源、ケーブル 一体形 |
形状 |
ドラム巻き 30s |
●発電器諸元 |
容量 |
AC100V 1 45VA |
AC100V 1 900VA |
燃料 |
ガソリン |
ガソリン |
重量・寸法 |
450W×400H×300D 25kg |
450W×450H×360D 30kg |
災害の場所によって使用機種を選択します。

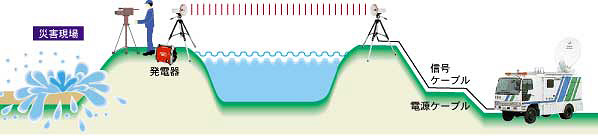

case1 災害現場近くに衛星通信地球局を設置できない場合:
可搬型画像伝送装置 又は スペクトラム拡散通信装置 を使用

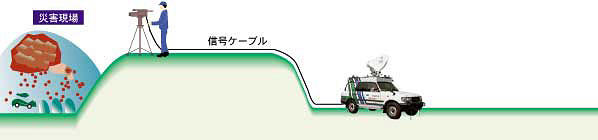

case2 災害現場近くに通信地球局を設置できる場合:
カメラ付属延長ケーブル を使用
