今回の震災では、下流域の堤防に被害が集中しました。なかでも、左岸下流域の酉島地区は最も大きな被害を受けた箇所で、延長約2kmにわたり堤防が最大3mも大きく沈下しました。また、高見地区では天端から川裏側のり面が被災し、天端中央部に縦断亀裂が入ったほか、天端が約20cm沈下しました。
右岸では、西島地区に被害が集中し、天端中央から川裏側のり面が被災し、天端では最大開口幅1.2m最大段差1.2mの縦断亀裂が認められました。
淀川の震災と堤防復旧について
被災状況

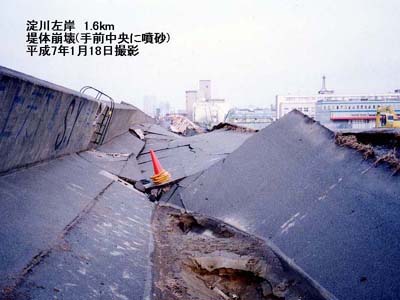

酉島川表護岸の被災状況
被災した堤防はパラペットを有する三面張りの特殊堤でしたが、堤防天端は沈下し、パラペットは川表側へ滑落しています。
やや上流側堤防の被災状況です。天端付近から川裏にかけての堤体は大きく沈下し、その高さはほぼ堤内地地盤高程度となってしまいました。

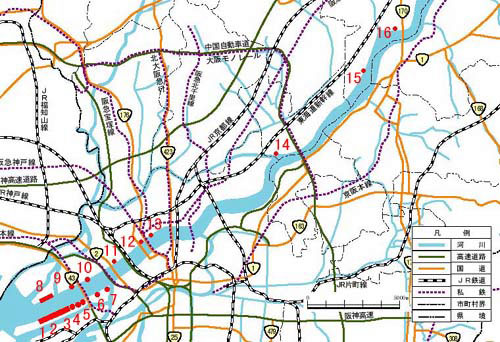

各地点の被災状況写真
[1]

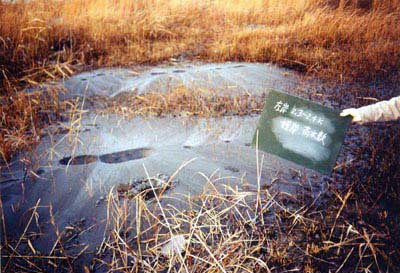

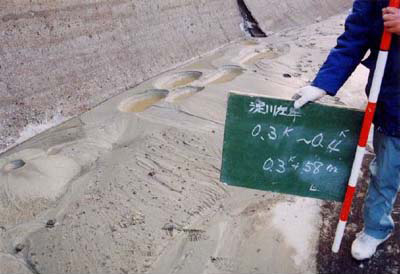

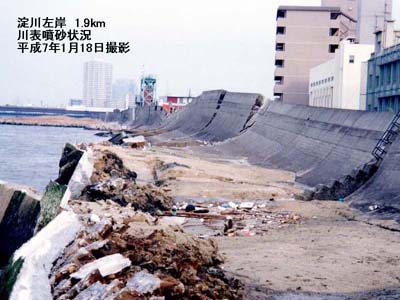

噴砂状況
[2]
[3]

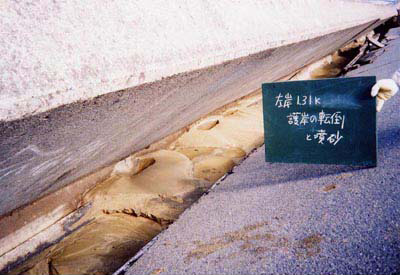

パラペットと舗装版の間の陥没部からの噴砂
[4]
[5]
[6]

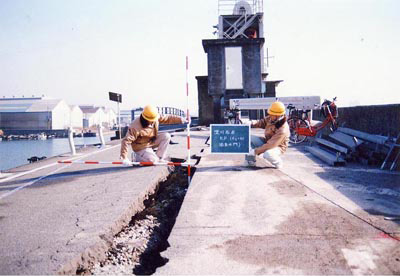

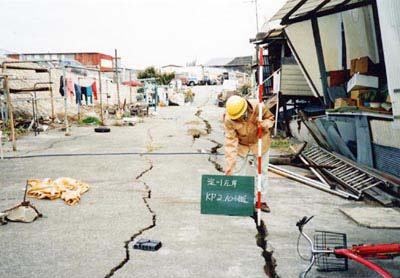

左岸築堤より伝法港への水路に続く小段（KP2.10付近）コンクリート板の縦断クラック。
堤内側にはらみ出しており、隣接民家の側壁まで達している。
[7]
高水敷の噴砂。
[8]
右岸1.4K付近から上流方向を望む。
[9]
[10]

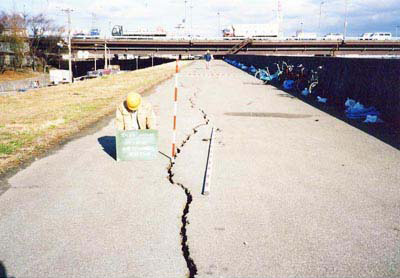

KP2.58付近の天端アスファルト舗装部の破損状況。
天端のほぼ中央に約200mの亀裂が見られる。
[11]
[12]
[13]
[14]
[15]
[16]
